产品简介
Cube Controller（SGC-30）是一款功能丰富易扩展的自动化产品平台，具备丰富的可扩展硬件接口及模块，零编程支持IEC61850、IEC60870-5-101/104、DNP3、Modbus及mqtt协议、标准JSON数据的互相转换，帮助您快速将传统设备接入物联网系统。通过标准化的软硬件套件和兼容PLC标准的配置工具，可帮助客户快速构建安全可靠的智能电网、智慧能源、微网及分布式发电等多领域多功能的自动化智能化产品。

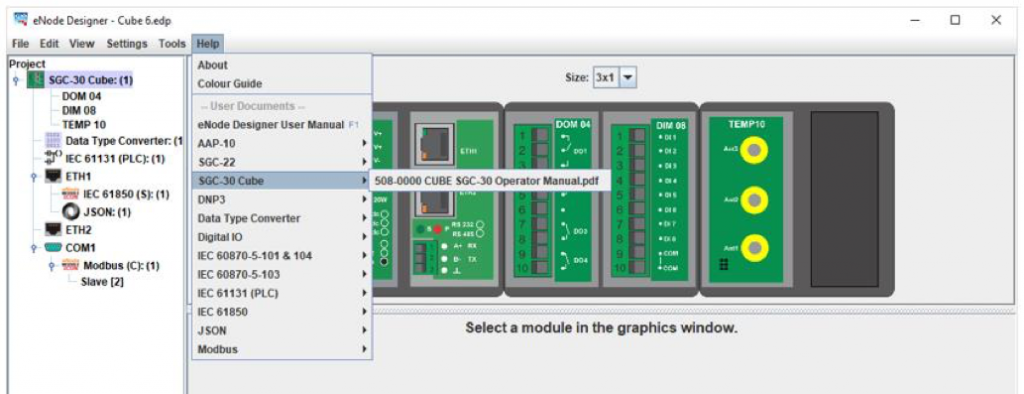

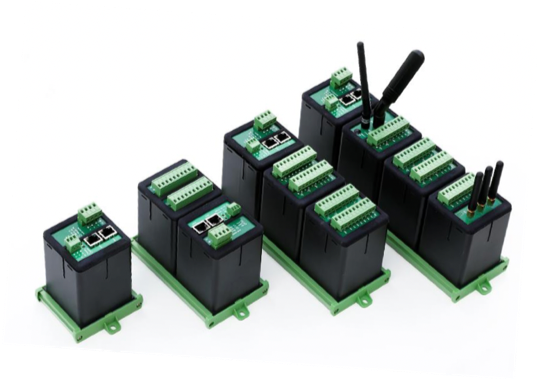

Cube Controller由多个Cube单元通过一个背板系统组合起来，除了电源和主处理单元Cube以外，其他Cube可根据需要配置各种IO和通信端口。硬件中自带的ADH软件基于多任务实时操作系统，支持主流的工业总线和电力通信规约以及工业互联网相关协议，这些通信规约包括IEC61850、IEC60870-5-101/104，DNP3以及mqtt协议和基于标准JSON数据格式的云端接口等。可以通过eNode Designer软件采用图形化方式对ADH进行配置以实现特定的软件功能和数据映射，eNode Designer还内嵌PLC工具，方便习惯PLC开发的人员使用。
通过上述一整套的软硬件套件和工具，您可以不用写一行代码，只需要通过选择合适的硬件模块（Cube）并进行应用配置即可完成一个产品的开发。
基本通信接口
- 2个可分别独立配置自己的MAC地址
- HSR环网支持
- PRP双网冗余支持
- 具有电气隔离的 RS232/ RS485 通信接口
可扩展通信接口
- GSM, LTE
- Lora
- 无线wifi
- Bluetooth
输入输出(I/O)单元
- 带隔离的数字输入
- 继电保护节点输出
- 带有局放指示的无线无源测温传感器接入
- 电压电流的模拟量输入
适用领域
- 配电变电站的测控
- 电力设备监测
- 微网的监控
- 各种数据网关类应用
- 物联网及云计算相关应用
- 适用的其他能源电力测控领域
详细参数
| 项目 | 规格 |
|---|---|
| 主处理器 | Texas Instrument AM3358 @ 820 MHz |
| 内存 | 2GByte EMMC Flash and 256 MByte RAM, 最大32 GByte SD存储卡 |
| 通信端口 | 以太网口: 可配置成PRP, HSR或两个具有独立MAC的RJ-45 10/100 Base T; 串口(2.5 kV隔离): 1 x RS232 (TX/RX) 或1 x RS485 2线 |
| I/O模块 | 8 路数字输入（5 kV隔离）; 4 x路数字输入（5kV隔离）+2 路继保出口（4 kV隔离）; 4路继保出口（4 kV隔离） |
| 模拟量测量 | 3 x VT 和 4 x CT（也可以是罗氏线圈） |
| 温度传感器 | 最多12 通道的无源无线SAW 温度传感器 |
| 可扩展的IO | 最多可扩展4个IO模块（接口可选） |
| 电源 | 单电源或冗余电源可选; 36 – 144 Vdc; 19 – 74 Vdc; 98 – 240 Vac |
| 功耗 | 最大 20W |
| 尺寸 | LxWxH 80/150/220/290x85x140 mm |
| 重量 | 最大 550 g |
| 安装方式 | DIN导轨或面板固定 |
| 温度范围 | -10 C˚ ~ 65 C˚ |
